SUSPENSION AVANT
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
29
30
31
32
33
34
35
36
36
37
38
39
40
1
BOLT-7/16-20X3.00 HXCAP GR5-Y
7517980
Non disponible
2
PIVOT BUSHING INNER
5434036
9999999
Non disponible
3
SHOULDER BUSHING; .443 X .750 X 1.215
5132779
Non disponible
4
NYLOK NUT; 7-16-20
7547066
3,18€ Prix unitaire TTC
5
WELD-RADIUS RODUPPERYELLOW
1820679216
Non disponible
5
RADIUS ROD; UPPER; MEDIUM GLOSS BLACK
1820679067
Non disponible
6
NUT JAM(10)
7542520
9999999
Non disponible
7
NYLOCK NUT
7542439
2,39€ Prix unitaire TTC
8
SCREW
7515433
3,18€ Prix unitaire TTC
9
RETAINER SPRING SLOTTED CAST
5630580
5020618
29,82€ Prix unitaire TTC
10
COMPRESSION SPRING 68/160# 11.5 GS BLK
7041950067
Non disponible
11
SHOCK-IFS IFP 11X16.25 ALUM AR
7041976
9999999
Non disponible
12
SCR-3/8-24X2 HX/CP GR5-Y-SP
7517583
7,98€ Prix unitaire TTC
13
WASHER
7555832
4,79€ Prix unitaire TTC
14
STEERING ASSEMBLY; MACHINED
5132728
9999999
Non disponible
15
FLAT WASHER
7555797
7,98€ Prix unitaire TTC
16
ASM-TRAILING ARMSVCREDRH
1821166293
Non disponible
16
ASM-TRAILING ARM;SVC;RH;S YLW
1821166216
Non disponible
16
ASM-TRAILING ARMSVCCSLVRLH
1821165385
Non disponible
16
ASM-TRAILING ARMSVCREDLH
1821165293
Non disponible
16
ASM-TRAILING ARMSVCCSLVRRH
1821166385
Non disponible
16
ASM-TRAILING ARM;SVC;LH;S YLW
1821165216
Non disponible
17
FLAT WASHER
7555820
Non disponible
18
TRAILING ARM MOUNT CUP
5132364
9999999
Non disponible
19
SPHERICAL BEARING; PLASTIC
7061042
Non disponible
20
RETAINING RING
7710437
6,38€ Prix unitaire TTC
21
SCREW
7512099
9999999
Non disponible
22
TIE ROD END; RIGHT HAND
7061057
Non disponible
23
FLANGE BUSHING
3573909
Non disponible
24
FITTING LUBRICATION THREADED(1
7080433
2,39€ Prix unitaire TTC
25
TORSION BAR BUSHING
5433234
9999999
Non disponible
26
RIVET
7621452
9999999
Non disponible
27
BAR TRSN 1/2 42.5 BLK
5244415067
Non disponible
28
TORISON SLIDE BAR
5434369
9999999
Non disponible
29
BUSHING
7556509
3,18€ Prix unitaire TTC
30
FLANGED BUSHING
3574208
Non disponible
31
SPINDLE SHAFT WITH STEER STOP
6230225067
Non disponible
32
FITTING LUBE.W/BALL CK.(10)
7080306
6,38€ Prix unitaire TTC
33
BUSHING PIVOT
5010158
Non disponible
34
RADIUS ROD END; 1/2
7061060
Non disponible
35
NUT-JAM(10)
7542711
4,79€ Prix unitaire TTC
36
WELD-RADIUS RODLOWERYELLOW
1820677216
Non disponible
36
RADIUS ROD; LOWER; MEDIUM GLOSS BLACK
1820677067
Non disponible
37
NUT-1/2-20 NYLOK Y
7547065
7,98€ Prix unitaire TTC
38
ROD END RADIUS; 7/16
7061061
Non disponible
39
SHOULDER BUSHING .505 X .750 X 1.215
5132780
9999999
Non disponible
40
BOLT
7512684
9999999
Non disponible

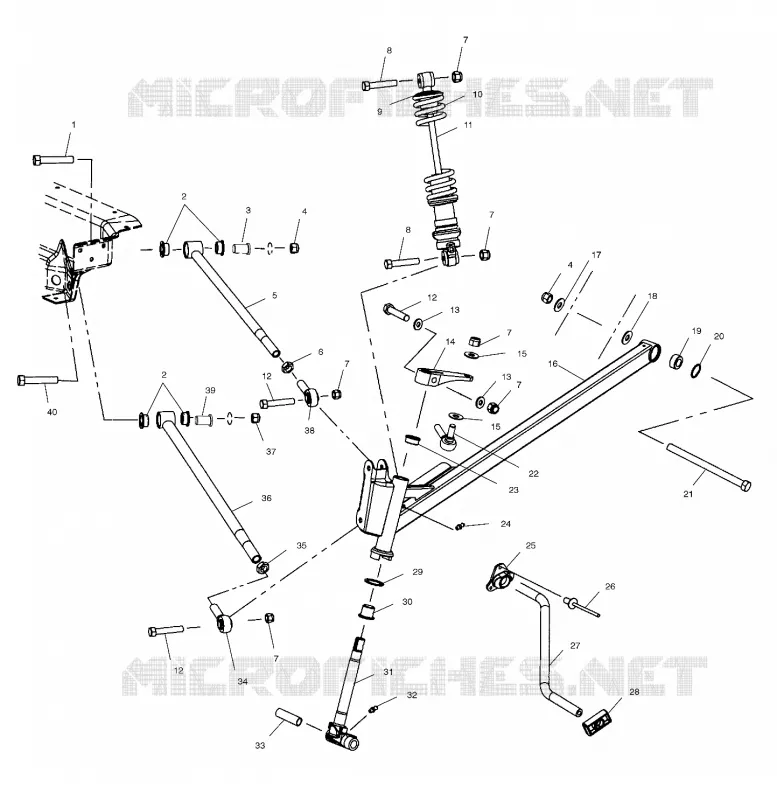

Retrouvez sur cette page le schéma détaillé SUSPENSION AVANT POLARIS. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine POLARIS.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des modèles compatibles

500 XC EDGE 500 2003
